    中线蝶阀在防腐系列中的应用

    发布时间:2019-06-06 18:49

    现在阀门厂家所生产的中线蝶阀是一种用来实现管路系统通断及流量控制的部件,已在石油、化工、冶金、水电等许多领域中得到极为广泛地应用。

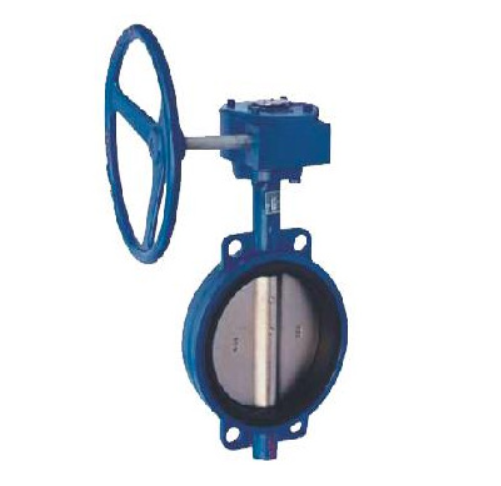

    中线蝶阀在防腐系列中的应用

    在已公知的蝶阀技术中,其密封形式多采用密封结构,密封材料为橡胶、聚四氟乙烯等。由于结构特征的限制,不适应耐高温、高压及耐腐蚀、抗磨损等行业。下面对中线蝶阀在防腐系列中的应用作具体阐述:

    1、采用两截式阀杆无销连接,结构简单紧凑,维修拆卸极为方便;碟板具有自动对中功能,实现了碟板与阀座小过盈量配合。

    2、舌槽式阀座,可确保阀体、阀座、碟板之间的准确联接,同时可以方便的更换阀座。

    3、采用世界先进的球面密封副,密封更可靠。由于是球面密封,阀门在启闭时是平滑过度,所以减少了摩擦,降低了扭矩,可以选用小功率驱动装置,从而降低用户的成本。同时提高了阀座使用寿命。

    4、阀座法兰密封面采用大宽边、大圆弧的结构,使阀门供应可以适应套合式或焊接式法兰联接要求,适合与任何标准法兰联接。

    5、阀杆轴向定位装置,采用两垫片加一对开环和弹簧卡圈结构方式。这样亦可有效防止阀杆无意地被拆卸,同时又可承载的轴向力,防止阀杆重量传递给蝶板。

    6、阀杆密封圈起双向密封作用,即防止外来物质侵入,同时阻止介质外流。

    7、轴套既起支撑阀杆的作用,同时又可降低启闭扭矩。目前有两种轴套可供用户选择,即:润滑青铜、聚四氟乙烯。

    8、由于阀体本身替代普通阀座的靠背,增加了阀门整体强度,使之能够达到普通中线蝶阀无法实现的20公斤的公称压力。
