    安全阀的选型

    发布时间:2019-06-25 09:31

    安全阀各种参数的确定
    1、确定安全阀公称压力。
    根据
    阀门材料、工作温度和最大工作压力选定公称压力。
    2、确定安全阀的工作压力等级。
    根据压力容器的设计压力和设计温度选定工作压力等级,安全阀的工作压力与弹簧的工作压力级有着不同的含义。

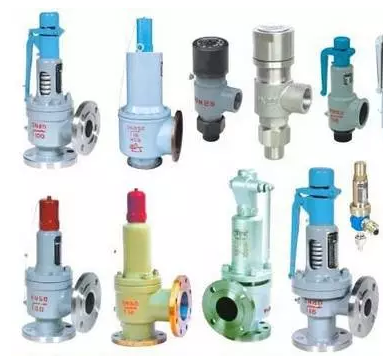

    安全阀的选型

    安全阀的工作压力是指安全阀正常运行时阀前所承受的静压力,它与被保护系统或设备的工作压力相同。
    而弹簧的工作压力级则是指某一根弹簧所允许使用的工作压力范围,在该压力范围内,安全阀的开启压力(即整定压力)可以通过改变弹簧的预紧压缩量进行调节。
    同一公称压力的安全阀,根据弹簧设计要求,可以分为多种不同的工作压力级。
    选用安全阀时,应根据所需开启压力值确定阀门的工作压力级。
    3、确定安全阀的排放压力Pd
    安全阀的排放压力一般为整定压力(开启压力)的1.1倍,蒸汽锅炉安全阀的排放压力为整定压力的1.03倍。
    4、确定安全阀的通径
    根据必需排放量来确定,安全阀的排放能力≥必需排放量。
    被保护系统所必需的排放量是指系统发生异常超压时为防止超压所必须排除的量,它是由系统或设备的工作条件、容量以及可能引起超压等因素决定的。
    5、材质的确定
    选用安全阀的材质应考虑介质的工作温度、工作压力,介质性能以及材料的工艺性,经济性等多种因素。
    安全阀特殊结构的确定
    1、对于开启压力大于3MPa蒸汽用的安全阀或介质温度超过320℃的气体用的安全阀,应选用带散热器(翅片)的安全阀。
    2、对承受附加背压力的安全阀,而且其背压力变化量超过整定压力10%时,应选用波纹管安全阀。
    另外对使用有腐蚀性介质的安全阀,为防止弹簧及导向机构受介质腐蚀,也应选用波纹管安全阀。
    3、对于易燃、毒性为极度或高度危害介质必须采用封闭式安全阀,如需采用带有提升机构的,则应采用封闭式带板手
    安全阀
    4、对空气、60℃以上热水或蒸汽等非危害介质,应采用带板手安全阀。
    5、液化槽(罐)车,应采用内置式安全阀。
    6、对于泄放量大的工况,应选用全启式;对于工作压力稳定、泄放量小的工况,宜选用微启式;对于高压、泄放量大的工况,宜选用非直接起动式,如脉冲式安全阀;对于容器长度超过6m的应设置两个或两个以上安全阀。
    7、工作压力低的固定式容器,可采用静重式(高压锅)或杠杆重锤式安全阀。移动式设备应采用弹簧式安全阀。
    8、对于介质较稠且易堵塞的,宜选用安全阀与爆破片的串联组合式的泄放装置。
