    排气阀门作用和结构性能分析

    发布时间:2019-06-29 09:59

    一、作用
    1.当管线开始充水时,要求排气
    阀门大量排出管内空气,确保管道充满水时管道内无空气,要求排气阀能大量且与充水量相匹配,可缩短充水时间。

    排气阀门作用和结构性能分析

    2.在管线运行阶段,要求排气阀在高压力作用下能微量排气阀,及时排出水中释放的微量空气(约谁体积的2%),防止在管线内聚集引起成气囊对水流的阻碍,提高送水效率。
    3.当管线排空阶段,要求排气阀大量补气,防止管道内产生负压,此时要求排气阀的吸气量与管道排水量匹配,又在管道出现局部事故时,由于短刀的坡度,水流的泄流流量很大,要求排气阀迅速大量补气,防止管道由于负压的作用导致破管。
    二、结构性能分析
    浮球(筒)式排气阀
    这是最早生产的进排气
    阀门,一般不能在压力大于0.02MPa状态自动排气,只能进行进气和在首次充水或事故检修后充水排气,且进排气速度较其他形式慢,只适合于进排气量不大的情况。

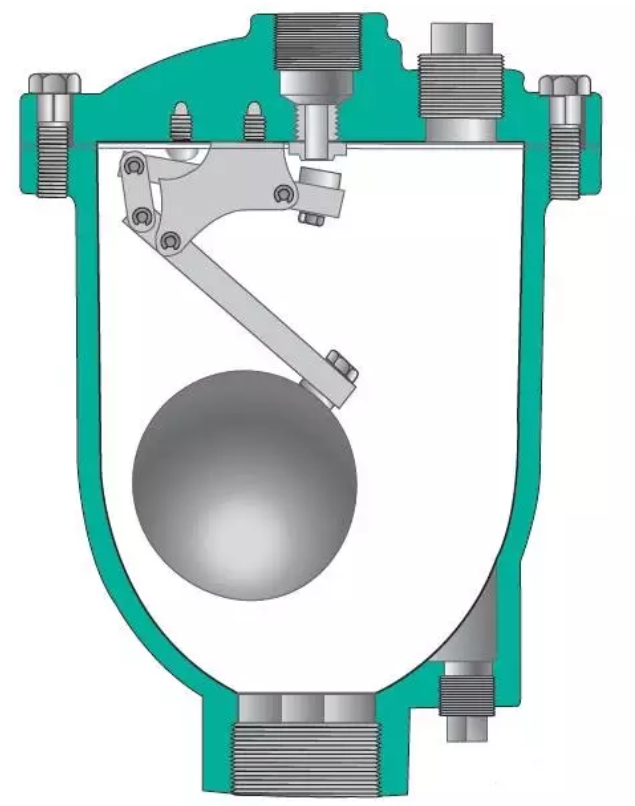

    浮球(筒)杠杆式排气阀
    在浮球(筒)式排气阀的基础上改进而成。通过杠杆原理使得在较大压力状态也能排气,排气最大压力一般不超过0.08MPa。
    气缸式排气阀
    作为近几年才出现的进排气设备,是根据气缸原理制成的不同于其他任何一种进排气阀的全新装置,其原理是用浮筒杠杆等控制气缸内气动膜片动作,从而控制阀体排气口启闭。在高压(1MPa以下)状态下,无论是多段水柱、气柱相间,有压无压气体均可高速排出。
    这类排气阀结构上的主要特点是:大、小排气口或仅大排气口的有效排气口径不小于排气阀公称直径的70%,排气口径大,排气速度快,且在任何情况下均可高速排气。一般设计者在选择排气阀时以排气阀的公称直径计算排气量。气缸式排气阀则完全能满足设计要求,真正起到防止管道出现水锤和爆管的作用。
    组合式(复合式)排气阀
    复合式排气阀是我国最常用的排气
    阀门,它在浮球(筒)式和浮球(筒)杠杆式排气阀的基础上组合改进而成。在压力状态下微量排气用浮球杠杆式排气装置;首次充水或其他情况下的大量进排气用浮球(筒)式装置。可加大进排气口的尺寸,使得进排气速度有很大提高。
