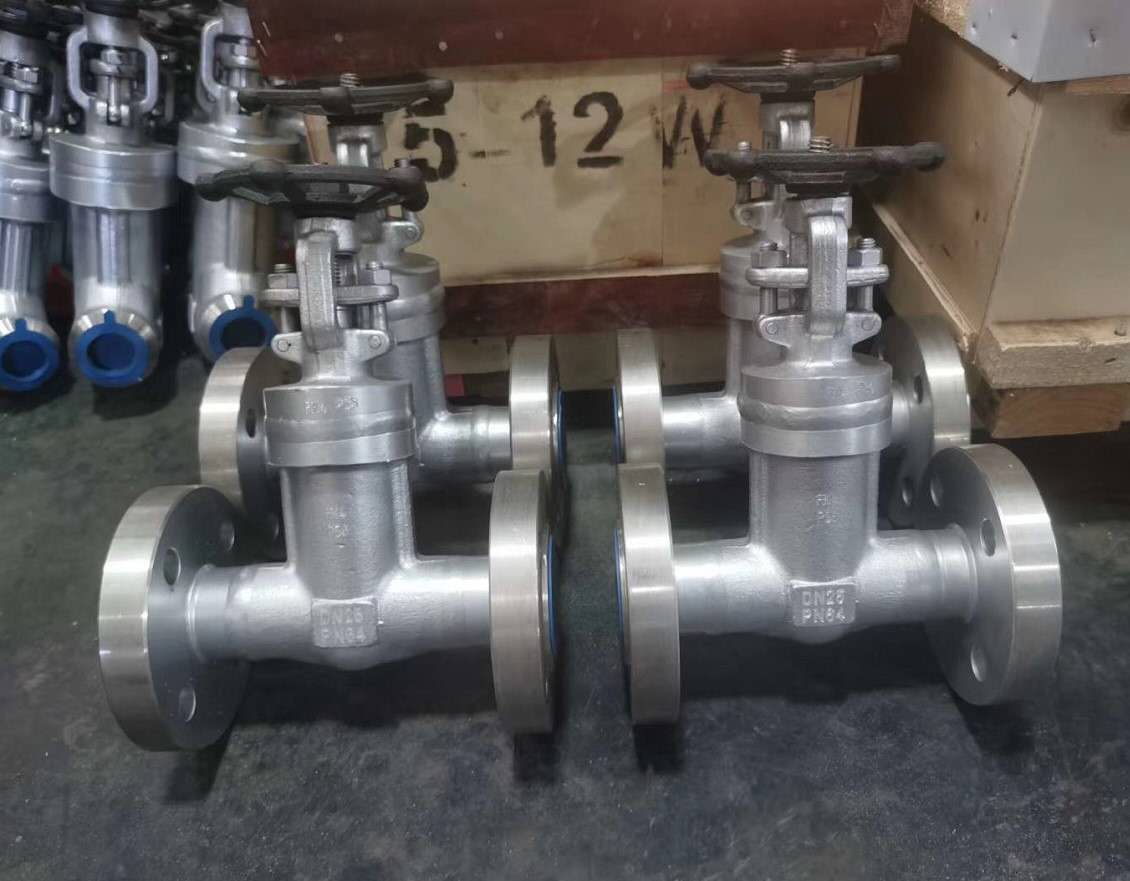

一、精密结构设计与工作原理
波纹管闸阀采用塞形阀瓣作为启闭件，密封面设计为平面或锥面结构，通过阀杆的轴向直线运动实现精确控制。其核心创新在于内置不锈钢波纹管组件——波纹管下端与阀杆焊接形成动态密封屏障，有效隔绝介质与阀杆的接触，从根本上杜绝了传统填料密封易泄漏的缺陷2。根据介质流向设计差异，当介质从阀瓣下方进入时需较大闭合力，而自密封结构改进后，介质自上而下的流动设计显著降低了操作扭矩，阀杆直径可缩减30%以上。
在运行特性上，该阀门开启至公称直径25%-30%时即达最大流量，全开状态由阀瓣行程精准控制。电动或气动驱动系统的引入更实现了毫秒级响应，在巴斯夫等跨国企业的DCS控制系统中，可完成流量0.5%精度的实时调节。
二、技术分类与性能优势
结构分类体系
按连接方式：外螺纹式（适用于高压紧凑空间）、内螺纹式（便于管道系统集成）
介质流向设计：直通式（标准流向）、直流式（低流阻设计）、角式（管道转向场景）
密封形式：填料波纹管闸阀（经济型方案）、全波纹管密封结构（零泄漏要求场景）
核心性能优势
超长使用寿命：波纹管组件经特殊热处理工艺，循环寿命达50万-100万次，远超传统阀门10倍以上
极端工况适应：采用双相不锈钢材质时，可耐受42MPa压力及550℃高温，在炼油装置催化裂化单元表现卓越
洁净级密封：镜面抛光（Ra≤0.8μm）配合波纹管动态补偿，满足ASME BPE医药级标准，杜绝微生物滋生风险
智能控制兼容：阀杆位移传感器与工业物联网系统无缝对接，在壳牌智能管道项目中实现预测性维护
三、跨行业应用图谱
1. 化工生产系统
在PTA装置中，2205双相钢波纹管闸阀成功应对醋酸介质的强腐蚀性，连续运行周期突破8000小时。其快速切断功能可将事故响应时间缩短至0.3秒，显著提升本质安全水平。
2. 生物医药领域
316L超低碳不锈钢材质配合全自动CIP清洗接口，满足FDA 21 CFR Part 11规范，应用于单克隆抗体生产线的无菌传输系统，产品合格率提升至99.99%。
3. 食品饮料工程
采用电解抛光工艺的波纹管组件，通过3-A卫生认证，在乳制品UHT灭菌流程中实现50万次启闭零故障，避免了传统阀门密封脂污染风险。
4. 新能源基础设施
在氢能加注站中，经特殊氢脆处理的波纹管闸阀可耐受70MPa超高压环境，材料氢扩散系数控制在1×10⁻¹³m²/s以下，保障了储运系统的本质安全。
四、安装规范与使用限制
关键安装准则
流向控制：介质方向必须与阀体箭头标识严格一致，反向安装将导致密封失效风险增加300%
空间配置：保温管道上的手动阀门需确保手柄朝上，防止冷凝水积聚造成腐蚀
预检程序：安装前需进行1.5倍工作压力的气密性测试，并核查材料认证文件
工况限制说明
禁用场景：含固体颗粒＞5%、粘度＞500cP的介质（如沥青输送）
操作禁忌：严禁用作流量调节阀，仅限全开/全闭工况使用
温度窗口：标准型适用-29℃~200℃，超低温型需特殊热处理工艺
五、技术演进与未来趋势
当前，第四代智能波纹管闸阀已集成应变传感光纤和自愈合涂层技术：
德国KSB集团开发的纳米涂层可使波纹管耐磨性提升5倍
施耐德电气推出的EcoStruxure阀门诊断系统，通过振动频谱分析提前14天预警故障
绿色制造工艺采用激光焊接替代传统氩弧焊，使产品碳足迹降低62%
随着ISO 5211新型执行机构标准的实施，波纹管闸阀正向模块化、智能化方向快速发展。预计到2028年，集成数字孪生技术的阀门将占据高端市场45%份额，在氢能储运、碳捕集封存等新兴领域开启更广阔的应用前景。
通过持续的材料创新和结构优化，波纹管闸阀正突破传统阀门的性能边界。从科威特炼油厂的硫磺回收装置，到SpaceX火箭燃料加注系统，这项技术持续证明其在极端环境下的可靠性，成为现代工业流体控制领域不可或缺的核心组件。
