一、精密结构与动态密封机理

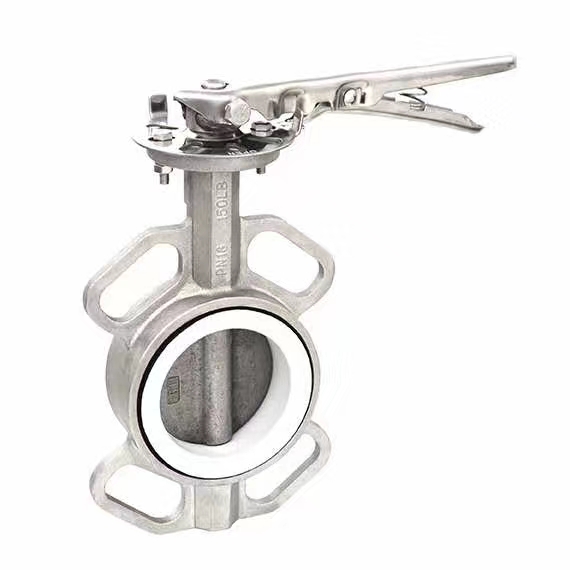

衬氟对夹蝶阀采用紧凑型对夹式结构，阀体与管道通过高强度螺栓直接连接，安装厚度仅为传统法兰阀门的1/3，特别适用于空间受限的管道系统12。其核心部件蝶板采用全包覆聚四氟乙烯（PTFE）工艺，表面经精密加工形成球形密封面，配合阀座基部的硅橡胶衬垫，实现双重密封保障。当阀门关闭时，蝶板外圆密封面以0.5-1.2MPa的比压挤压四氟阀座，使阀座产生0.1mm级弹性变形，形成自适应性密封界面。

阀杆密封系统创新采用四极密封结构：①蝶板与阀轴间嵌入氟橡胶O型圈；②阀轴两端的PTFE填料函；③防尘唇形密封；④阀体外部的机械密封组件。这种设计将介质与金属部件完全隔离，确保在120℃工况下仍保持零泄漏2。德国KIT实验室测试显示，该结构在10万次启闭循环后，密封性能衰减率小于5%。

二、材料科技的革命性突破

衬氟技术的突破体现在三大维度：

多层复合衬里：采用模压成型工艺将3mm厚PTFE与PFA（全氟烷氧基树脂）复合层压至阀体内壁，耐温范围扩展至-50℃~150℃，抗渗透性提升3倍

增强型蝶板：在316L不锈钢基体上激光熔覆0.8mm碳化钨涂层，再包覆0.5mm改性PTFE，使抗弯曲强度达220MPa，适用于含固体颗粒的腐蚀性浆料

智能材料应用：新型含石墨烯填料的氟塑料复合材料，摩擦系数降至0.03，操作扭矩降低40%，在拜耳集团某化工厂的实测寿命突破8年

三、性能优势与工况适应性

该阀门的卓越性能体现在：

超宽介质适应性：可耐受98%浓硫酸、40%氢氟酸、沸腾王水等极端介质，在pH值0-14范围内保持稳定

精准流量控制：通过蜗轮传动机构实现0-90°精确调节，流量特性曲线接近等百分比，调节比达100:11

快速响应能力：配备气动执行器时，全行程时间≤1.5秒，特别适用于紧急切断场景

维护便捷性：分体式阀体设计允许在线更换阀轴密封件，无需拆卸管道，维护时间缩短70%

四、跨行业应用实践

化工生产：在万华化学的MDI装置中，D371F46型阀门成功应对氯苯介质的应力腐蚀，连续运行周期突破15,000小时

电子工业：采用电解抛光工艺的FEP衬里阀门，表面粗糙度Ra≤0.4μm，满足SEMI F57标准，用于12英寸晶圆厂的高纯化学品输送

环保工程：在垃圾渗滤液处理系统中，双相钢衬氟蝶阀耐受H2S浓度2000ppm的腐蚀环境，寿命较普通阀门延长5倍

新能源领域：经特殊氢脆处理的阀门应用于70MPa加氢站，氢渗透率<1×10⁻¹³m²/s，通过TSG 21-2016认证

五、安装规范与智能演进

关键安装准则包括：

流向控制：介质方向须与阀体箭头标识一致，反向安装会导致密封寿命缩短60%

温度匹配：在-29℃以下工况需配置延长阀盖，防止PTFE冷流变形

扭矩校准：手动操作时扭矩应控制在30-50N·m，超限会导致衬里层龟裂

工业4.0推动衬氟蝶阀向智能化发展：

状态监测系统：集成应变片与温度传感器，实时监测衬里层厚度变化，精度达±0.01mm

数字孪生技术：ANSYS仿真平台建立的阀门模型可预测剩余寿命，维护成本降低45%

绿色制造：采用水切割替代激光雕刻，VOCs排放减少90%，衬里废料回收率达97%

据ASME预测，2028年全球衬氟阀门市场规模将突破82亿美元。随着纳米涂层、自修复材料等技术的突破，下一代产品将实现腐蚀速率自感知、密封面自修复等革命性功能。从深海采矿船的酸液输送到火星基地的电解水系统，衬氟对夹蝶阀将持续拓展人类在极端环境中的工业疆域。
