    电动比例调节阀工作原理

    发布时间:2019-05-15 11:09

    现在阀门厂家生产的电动比例调节阀一般用于各种工业自动化过程控制计算机控制系統(DCS)与系统和测量仪表共同构成流量,温度,压力等工艺参数的调节自控设备。

    电动比例调节阀工作原理

    主要应用于在工业自动化生产过程控制领域。例如:石油化工炼油,管道原油送;发电厂汽轮机组冷却,润滑油供给,燃风量调节;环保污水处理中的液体输送切断,开关,流量调节等各种工业自控过程控制。

    电动比例调节润是在工业的自动化上使用,目前工业自动化的提升,也就使用电动调节阀的运用更加普及,电动调节阀有着独特的优点,比起气动调节来说,电动调节阀在工作时只消耗电,这个环保,而且按照也快捷,结构小,体积轻。不需要跟气动调节阀一样要使用气管等,安装操作复杂。

    电动比例调节阀工作原理

    电动比例调节阀在控制形式上是通过门开启角度大小来实现控制开度和截面面积。控制过程是在电机转动过程中,不断以线性电阻值反馈给控制单元,控制单元根据测量值和电动调节阀的反饿电阻值进行比对和判断,发出控制信号到达目标位置即刻停止动作的原理。

    电动比例调节调节温度的方法:

    电动比例调节调节温度,温度高了就减少流量,从而降低温度,这就需要热电偶反馈给温控器,温调控需输出出一个标准的模拟信号给调节,调节阀根据这个信号来自动拉制同的开度,从而使温度保持在设定的温度范围。当然这个温度控制仪必须是具有PID控制功能的智能仪表。调节润输出信号一般是门开度信号。

    电动比例调节控制原理

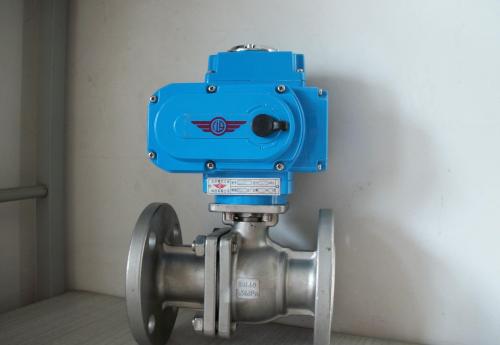

    电动比例调节阀由电动执行机构和阀体共同构成一个总成执行单元。其中电动执行机构的动力电源般常用的为:AC220V或者AC380V,控制信号最第用的就是4~20mA,同时也有0-10V等弱点信号制式。

    电动执行机构内置伺服控制,控制器将电流信号(或是电压信号)转换为电机的角行程信号后,由电机驱动齿轮和杆带动轮减速出,来驱动阀杆做0-90°部分回转运动,实现角行程控制调节功能。

    以上就是上海儒炜自动化科技有限公司介绍的电动比例调节阀工作原理,如果不是特别明白或有疑问的请联系我们在线客服进行咨询!

    上海儒炜自动化科技有限公司专业阀门生产厂家、是国家高新技术企业,集阀门的科研设计、制造销售、技术交流、进出口贸易于一体的国际化实体企业。由儒炜自主研发生产的阀门质量可靠、价格合理、售后服务完善。获得广大客户赞誉!儒炜品质,全球共享!
