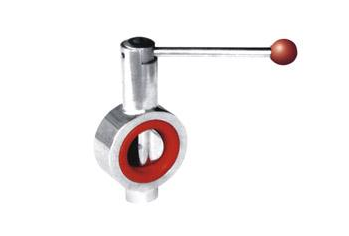

现在一般阀门厂家生产的快装蝶阀的阀体是圆简形的，关闭件是一个不厚的圆盘，盘与传动轴呈对称形布置并与管道轴线垂直,阀盘旋转至将流道堵死的位置，并与阀体四周壁上的密封而相接触形成密封实现关闭。
金属对金属的密封面，实际上不容易实现彻底的密封，最新的设计使用金属对塑料或金属对橡胶，能成功地建立起密封。传动轴要穿过阀体，设汁时要特别注意阀盘能否保持与阀体对中，即正确的对称位置和旋转无碍的位置。
快装蝶阀阀板由全开至全关转角不应超过90°。全开状态下阀板对流体略有阻力，在20°范围内阻力基本上保持不变，这样就可以减少执行机构的行程。
阀板截面也可以作成不对称形的，比如有时为了改善执行机构的力矩特性或阀门的调节特性，偶尔采用非对称形蝶板或凹形翼型蝶板。
不少最新没计的蝶阀省去了阀体法兰，安装时把阀体夹在管道法兰之间，用分布在阀体四周的长螺栓把法兰拧紧。另外一种方案是环形阀体的凸缘上有螺栓孔、穿上长螺拴拧紧。
蝶阀的上部结构非常紧凑，这部分只是为了固定传动轴的伸出端和支撑手动操作柄或电动头。蝶阀关闭后，在管道轴线方向上尺寸很小，但在全开状态下大口径蝶阀占有相当大的轴向空间。此乃与闸阀相比的不足之处。
